当社の圧力容器は、創業以来30年、その道一筋に打ち込んできた特技者集団のハイレベルの技術と、プロフェッショナルな精魂が込められています。
(1)
 御安心いただける品質
 御満足いただける価格
 御納得いただけるサービス
 三つの点で、皆様の期待にこたえます。
(2)
各種空圧装置、工場諸設備、水処理施設その他のプラント用として、広く御愛顧いただいています他、
ロシアその他諸外国向け輸出機械用としても御用命を賜わり、国内外方面で高い評価と信頼を受けています。
また、第1種圧力容器に関してもお引受致します。

圧力容器について

1. 槽には、第2種圧力容器の圧力容器明細書を添付致します。
2. 製作は、労働省のボイラーおよび圧力容器構造規格により行われます。
3. 材質は、特に指示のない場合は、JIS G3101にて加工されます。
4. 長手方向の溶接は、突合せ両側溶接が行われております。
5. 安全弁を槽本体以外の所(配管の途中等)に取り付ける場合には、ゲート弁などで槽と安全弁を仕切るものを付ける事は法律で禁止されています。
6. 圧力計を貴社にて用意される場合は、最高使用圧力の1.5倍のものを用意して下さい。
7. 圧力計、安全弁、ドレン弁、アンカーボルト等はオプションになっておりますが、当社にて一式用意しておりますので御用命下さい。(付属品部参照)
8. 圧力容器には、掃除口およびマンホールの取り付けが義務付けられております。

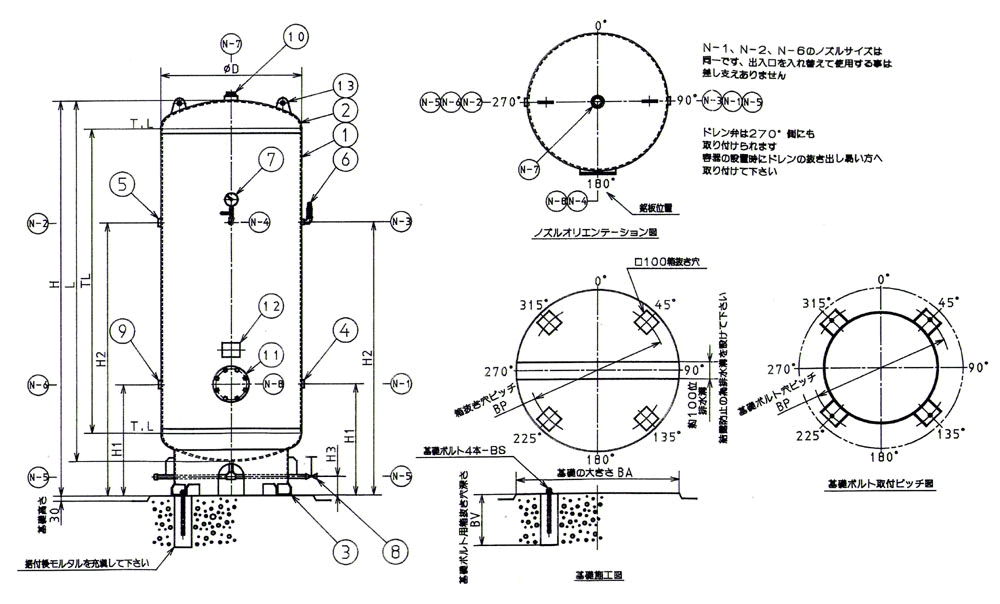

当社標準品は、下図のようになります。
内径が500mm未満の槽は、下図1を参照して下さい。
内径が500mm以上1,000mm未満の槽は、下図2を参照して下さい。
内径が1,000mm以上の槽は、下図3を参照して下さい。

第2種圧力容器明細書について
最高使用圧力が2.0kg/cm2以上で、かつ内容積が0.04m3以上の圧力容器には第2種圧力容器明細書を添えて
設置報告書を所轄の労働基準監督署へ届けることが法律で義務付けられております。

型式番号及び内容積 容器本体部分寸法表(mm) 基礎ボルト部分寸法表(mm) ノズルサイズ一覧表 質量
型式番号 V(m3) D H TL H1 H2 H3 BA BP BV BS N-1 N-2 N-3 N-4 N-5 N-6 N-7 N-8 (kg)
VRT-005 0.05 319 890 740 606 350 700 100 450 300 250 M12*200 15A 15A 15A 10A 15A 15A 25A φ85
VRT-008 0.08 359 1040 890 744 400 800 100 500 350 250 M12*200 15A 15A 15A 10A 15A 15A 25A φ85
VRT-010 0.10 359 1250 1100 954 400 1000 100 500 350 250 M12*200 15A 15A 15A 10A 15A 15A 25A φ85
VRT-015 0.15 409 1420 1270 1104 400 1100 100 550 400 300 M16*250 15A 15A 15A 10A 15A 15A 25A φ85
VRT-020 0.20 462 1490 1340 1152 400 1200 100 600 450 300 M16*250 15A 15A 15A 10A 15A 15A 25A φ85
VRT-030 0.30 512 1760 1610 1404 450 1400 100 650 500 300 M16*250 15A 15A 15A 10A 15A 15A 25A φ85
VRT-040 0.40 562 1930 1780 1554 500 1500 100 700 550 300 M16*250 20A 20A 15A 10A 15A 20A 50A φ150
VRT-050 0.50 612 2020 1870 1624 500 1500 100 750 600 300 M16*250 20A 20A 15A 10A 15A 20A 50A φ150
VRT-060 0.60 718 1880 1680 1390 600 1500 110 900 700 350 M20*280 25A 25A 15A 10A 15A 25A 50A φ150
VRT-080 0.80 768 2140 1940 1630 650 1550 110 950 750 350 M20*280 25A 25A 15A 10A 15A 25A 50A φ150
VRT-100 1.00 818 2320 2120 1790 650 1600 110 1000 800 350 M20*280 25A 25A 15A 10A 15A 25A 50A φ150
VRT-120 1.20 918 2230 2030 1662 650 1600 110 1100 900 350 M20*280 25A 25A 15A 10A 15A 25A 50A φ150
VRT-150 1.50 968 2470 2270 1882 650 1600 110 1150 950 350 M20*280 25A 25A 15A 10A 15A 25A 50A φ150
VRT-180 1.80 1018 2650 2450 2044 650 1600 110 1200 1000 350 M20*280 25A 25A 15A 10A 15A 25A 50A φ150
ノズル名称一覧表
No. ノズル名称 備考及び特記事項
N-1 空気入口座
N-1,N-2,N-6のノズルは相互に入れ替えて使用する事は差し支えありません
N-2 空気出口座
N-3 安全弁取付座 安全弁及びストリートエルボ附属
N-4 圧力計取付座 圧力計、コック及びニップル、ストリートエルボ附属
N-5 ドレン弁及びネジ込みキャップ附属
N-6 空気出入口予備座 プラグにて閉止されています
N-7 検査穴 プラグにて閉止されています
N-8 掃除穴 所定の蓋板等により閉止されています
品番 部品名/呼び方 材質 組数量 備考
1 胴板 SS400 1
2 鏡板 SS400 1 10%皿型鏡板
3 脚ASSY SS400他 1式
4 入口ソケット S25C 1
5 出口ソケット S25C 1
6 安全弁ASSYS S25C他 1式
7 圧力計ASSY S25C他 1式
8 ドレン座ASSY S25C他 1式
9 予備座ソケット S25C 1 プラグ付
10 検査穴ソケット S25C 1 プラグ付
11 掃除穴ASSY SS400他 1式
12 銘板及び銘板座 SPCC他 1式
13 吊り金具 SS400 2
共通設計仕様 装装仕様
設計圧力 1.00MPa 素地調整 内外面共通第2種ケレン
摘要法規 第2種圧力容器構造規格 内面塗料 フタル酸系
最高使用圧力 0.97MPa 錆止塗装2回 外面塗料
腐食代 1.0mm フタル酸系 錆止中塗仕上各1回
常用圧力 0.95MPa 仕上色 N-5.5
継ぎ手効率 胴体 70%
鏡板 100%
水圧試験圧力 1.46MPa
気密試験圧力 1.10MPa
放射線検査 NO%
設計温度 40℃
応力除去焼鈍 NO
常用温度 0〜40℃
